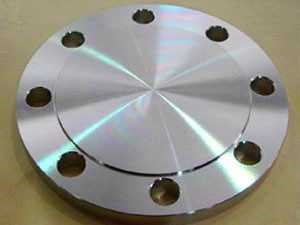

法蘭蓋
SH3406-2013法蘭蓋重量對照表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
到目前為止，本站已經把所有的法蘭蓋的重量都搬到網上了，大家可以參考。本來DN15-DN600的法蘭蓋，化工標準、石化標準都是相通的。
法蘭蓋（BL)密封面:平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ) 生產材料:碳鋼、不銹鋼、合金鋼。
以后我會把，國外的標準也陸續的搬到本網站，希望能給大家?guī)?lái)哦便利。
法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。
國標：GB/T9112-2000（GB9113·1-2000～GB9123·4-2000）
美標：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）
日標：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
德標：DIN2573、2572、2631、2576、2632、2633、2543、2634、2545（PL、SO、WN、BL、TH）
化工部標準：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91法蘭標準：HG20592-2009(PN系列）HG20615-2009（Calss系列）
機械部標準：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994
壓力容器標準：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.48
| SH3406-2013 法蘭蓋尺寸重量表 | ||||||||
| 公稱尺寸 | PN20 | PN50 | PN68 | PN110 | PN150 | PN260 | PN420 | |
| DN | NPS | |||||||
| 15.00 | 0.50 | 0.90 | 0.90 | 1.00 | 1.00 | 1.80 | 1.80 | 3.20 |
| 20.00 | 0.75 | 0.90 | 1.40 | 1.10 | 1.40 | 2.70 | 2.70 | 4.50 |
| 25.00 | 1.00 | 0.90 | 1.40 | 1.80 | 1.80 | 4.10 | 4.10 | 5.40 |
| 32.00 | 1—1∕4 | 1.40 | 2.00 | 2.70 | 2.70 | 4.70 | 4.70 | 8.20 |
| 40.00 | 1－1∕2 | 1.80 | 2.70 | 3.60 | 3.60 | 6.40 | 6.30 | 11.30 |
| 50.00 | 2.00 | 2.30 | 3.60 | 4.50 | 4.50 | 11.30 | 11.30 | 17.70 |
| 65.00 | 2－1∕2 | 3.20 | 5.40 | 6.80 | 6.80 | 15.90 | 15.90 | 25.40 |
| 80.00 | 3.00 | 4.40 | 7.30 | 9.40 | 9.10 | 14.50 | 21.80 | 39.00 |
| 100.00 | 4.00 | 7.70 | 12.30 | 15.00 | 18.60 | 24.50 | 33.10 | 60.00 |
| 125.00 | 5.00 | 9.10 | 17.10 | 20.00 | 30.90 | 39.50 | 64.40 | 101.00 |
| 150.00 | 6.00 | 11.80 | 22.70 | 27.70 | 39.00 | 52.20 | 72.60 | 157.00 |
| 200.00 | 8.00 | 20.40 | 36.70 | 45.00 | 63.00 | 90.70 | 137.10 | 242.00 |
| 250.00 | 10.00 | 31.80 | 56.70 | 70.00 | 103.00 | 131.50 | 231.30 | 465.00 |
| 300.00 | 12.00 | 49.90 | 83.90 | 103.00 | 134.00 | 188.30 | 351.80 | 665.00 |
| 350.00 | 14.00 | 63.50 | 113.40 | 141.00 | 172.00 | 236.00 | 442.30 | |
| 400.00 | 16.00 | 81.60 | 133.80 | 181.00 | 239.00 | 281.00 | 589.70 | |
| 450.00 | 18.00 | 99.80 | 179.20 | 225.00 | 302.00 | 399.50 | 793.70 | |
| 500.00 | 20.00 | 129.30 | 229.10 | 268.00 | 388.00 | 502.50 | 1009.30 | |
| 550.00 | 22.00 | 150.70 | 277.00 | 458.00 | ||||
| 600.00 | 24.00 | 195.00 | 358.30 | 425.00 | 533.00 | 952.90 | 1644.30 | |
